DIPÔLE SUR 7MHZ ( 40 metres ) .
Pour quelques euros seulement.
Les prix des antennes décamétrique sont chère voir très chère , alors qu il est possible de faire
soi même son antenne a un prix réduit , et qui fonctionne très bien !!!.....
Quelques composants récupérer par ci et là au fond des tiroirs .

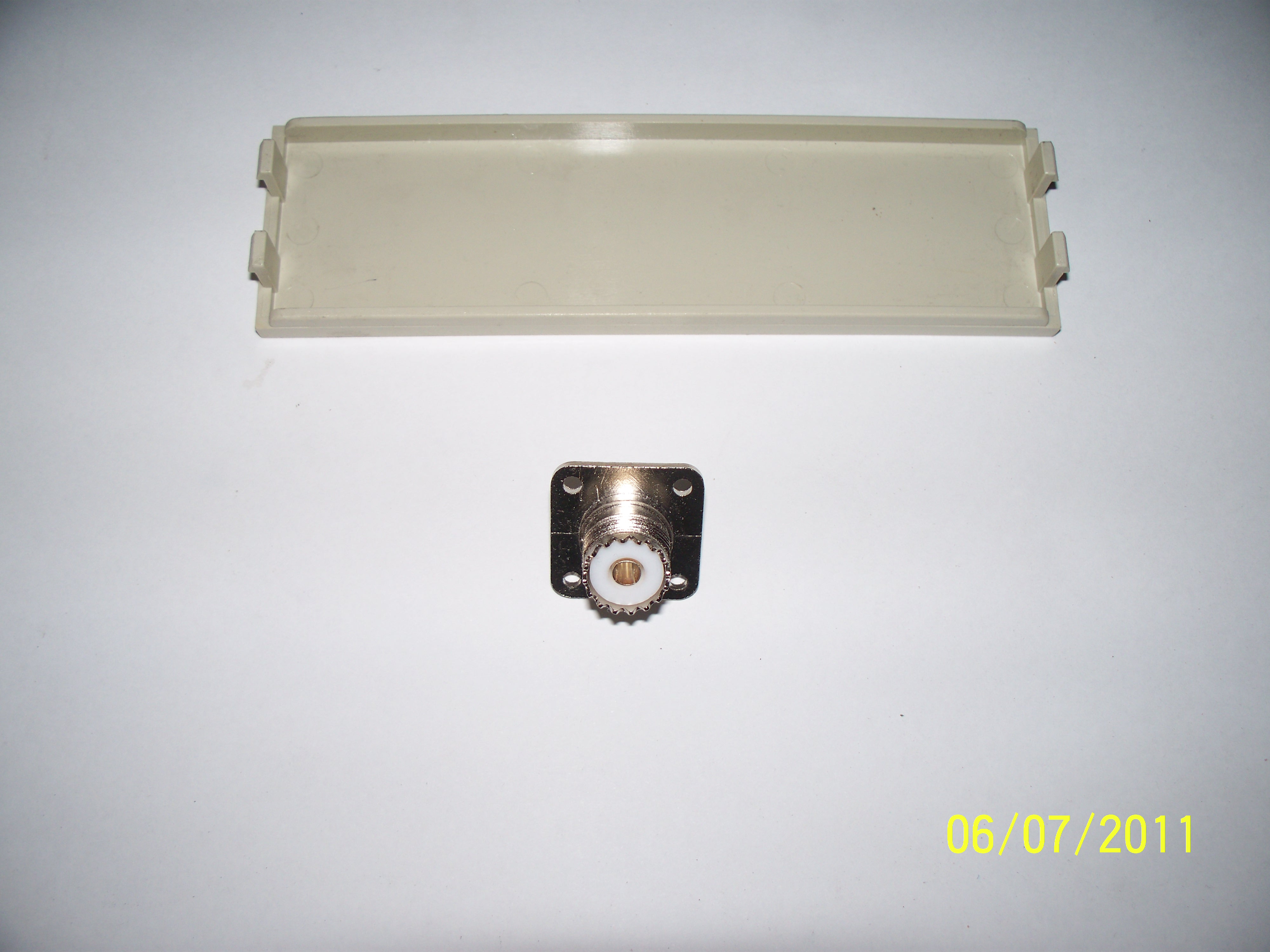

- 1 x SO239
- 1 cache cdroom
- 2 x 10,10 mètres de câbles électrique
- 1 x 12 mètres de cordes , pour attacher le system dans l'arbre
- un peu de courage pour le faire !
voici quelques photos pour le montage .
1- placer la SO239 au milieu du cache cdroom .
2- fixer la SO239 par 4 vis + une cosse de masse .
3- percer 2 trous pour passer le fil électrique ( 1 trou de chaque cote de la SO239 ) .
4- couper 2 câbles de 10,10 mètres pour le 7 Mhz .
5- souder les 2 câbles , un sur l'âme du coaxial , au point central de la prise, l'autre à la masse .
6- mettre de la colle sur la SO239 et sur les vis pour isoler le tout .
à vous de jouer !
A Bientôt sur le 7 Mhz
BONNE BIDOUILLE A PLUS .
JOËL.
INFO du 11-11-2011
Pour régler l'antenne , couper de chaque cotes des petits bouts de fils électriques
de longueurs de 5 cm ( une fois à droite et une fois à gauche ) , et faire la mesure
du TOS.
Répéter cette opération , pour avoir un TOS le plus faible possible .
Pour info , j'ai couper 30 cm de chaque cote de l'antenne .
L'antenne fonctionne depuis 7.0 MHZ à 7.160 MHZ
avec un TOS < 1,5 .
Elle est installer dans un arbre à 6 mètres de haut , avec un angle de 45°
en V inversé .
